劇的に変わる観察環境。高精度オートフォーカスと15.6インチ4Kモニターで、顕微鏡作業の疲労を軽減し、業務を効率化します。

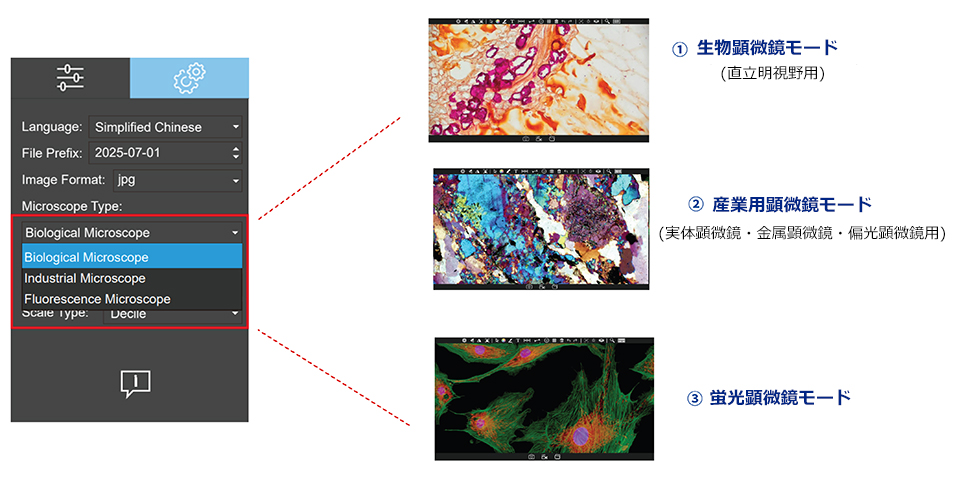

カラーキャリブレーション用ファームウェアを内蔵し、生物顕微鏡・産業用顕微鏡・蛍光顕微鏡の3種類の画像モードに対応。光源や色温度の違いに合わせて、色再現性を高めます。
※最適な画像を得るため、ご使用前に顕微鏡の種類を選択してください。

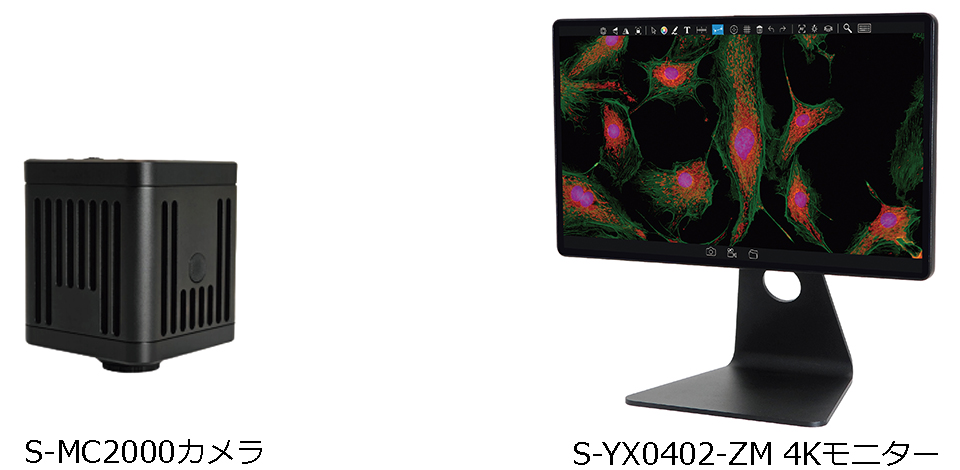

SONY IMX678 CMOSセンサー搭載の4Kカメラです。3840×2160@60fpsの高精細映像出力に対応し、HDMI・USB・ネットワーク経由で安定した観察環境を提供します。内蔵ソフトウェアにより、PCレスでの観察・保存・計測にも対応します。
sRGB 100%、Adobe RGB 100% の色域カバー率に対応。広色域表示により、観察画像の色再現性を高めます。
Smart Viewはシンプルで使いやすい組み込みソフトウェアです。

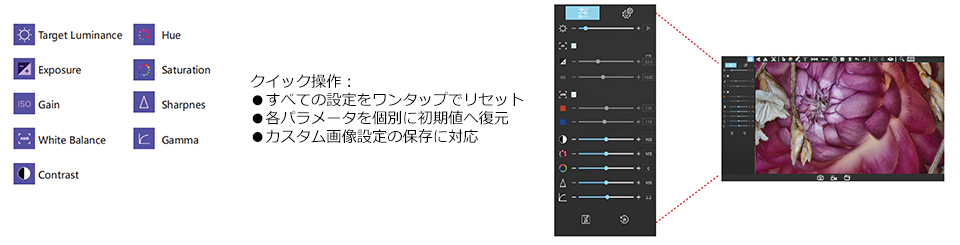

画像プロパティ調整は、カメラ映像システムの中心となる調整機能です。センサーや信号処理チップと連携し、撮像性能を明るさ・色・画質などの直感的な調整項目として操作できるようにすることで、観察画像を最適な状態に調整できます。

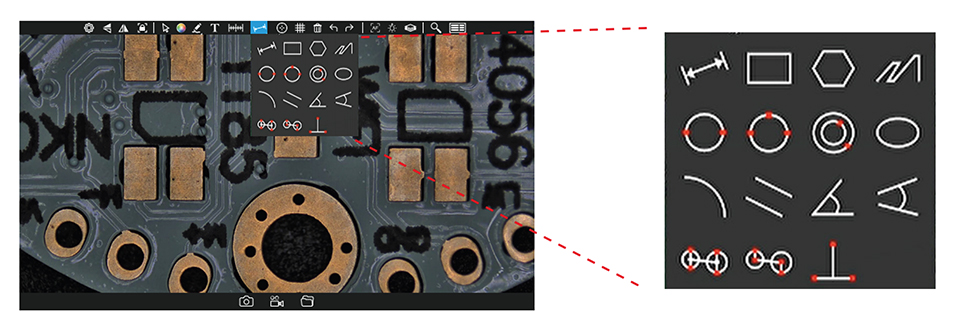

豊富な計測ツール： 直線、円、四角形、角度、平行距離、円弧、3点垂線、4点角度、楕円、同心円など、さまざまな幾何要素の計測に対応しています。 日常的な検査から複雑な解析まで、幅広い計測ニーズをカバーします。
キャリブレーション機能： 一度キャリブレーションを行えば、その設定は長期間有効です。システムは終了後もキャリブレーションデータを自動保存するため、再起動のたびに再キャリブレーションする必要がなく、計測の一貫性と作業効率を確保できます。 また、スケールバー、十字線、グリッド線などの補助ツールを備えており、位置合わせや計測時の視覚的な基準として利用できます。
効率的な注釈・ラベル機能： 計測結果を画像上に直接重ねて表示できるため、重要なデータをひと目で確認できます。 注釈は編集・保存が可能で、レポート作成やデータのトレーサビリティ向上に役立ちます。

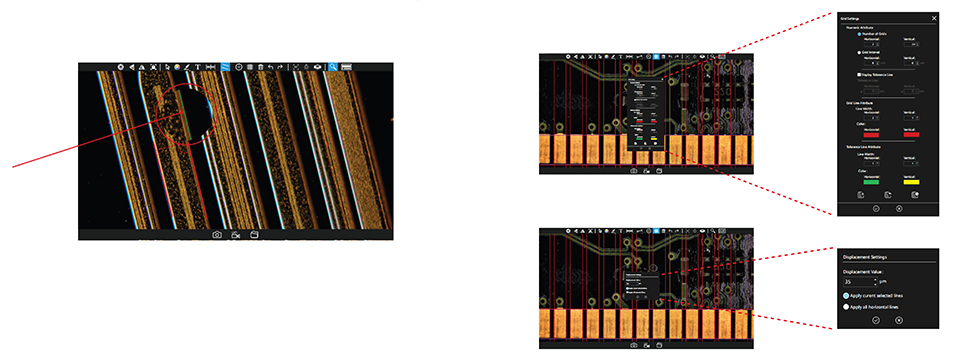

対象物のエッジをすばやく高精度に検出・位置決めできます。
拡大鏡機能により細部を確認しながら、計測点を高精度に指定できます。自動エッジ検出時の位置決め精度向上に役立ちます。
グリッド線の本数や間隔を自由に設定でき、線の色や太さのカスタマイズ、許容線の表示／非表示の切り替えにも対応しています。プリセットパラメータの追加、インポート、管理も可能です。
カスタムスタイル： 間隔、色、線幅を調整できるほか、直線の端点長さも柔軟に設定できます。
キャリブレーションツールバー： 下方向にスワイプして表示できます。右クリックで選択した計測結果を非表示にできます。無限長の垂直線を描画でき、ダブルクリックで描画を終了します。

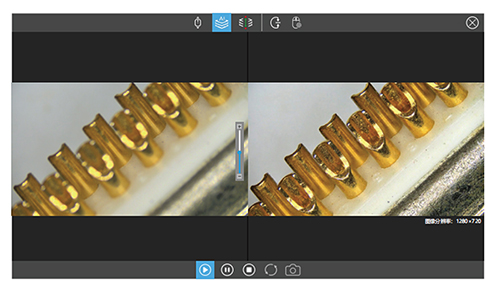

手動フォーカススタッキング：マウスホイールをスクロールしてスキャン範囲を設定し、観察したい領域全体にわたって複数の焦点面を撮影・合成します。
自動フォーカススタッキング：各フレーム内で最も鮮明な領域を自動的に識別し、スキャンと画像合成を行います。
範囲指定フォーカススタッキング：モーター移動範囲の上限と下限を設定し、指定した範囲内でスキャンして画像を合成します。
プリセットした焦点位置へ戻すことができます。

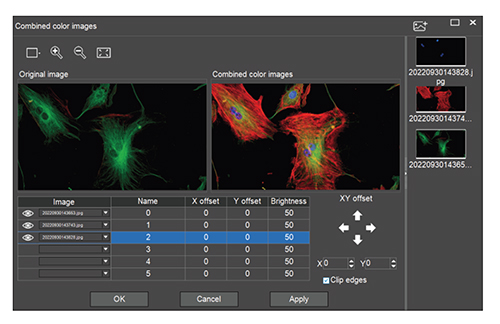

蛍光画像合成：複数の蛍光チャンネルをシームレスに重ね合わせます。
色再現性：サンプルに最も近い自然な色を再現します。

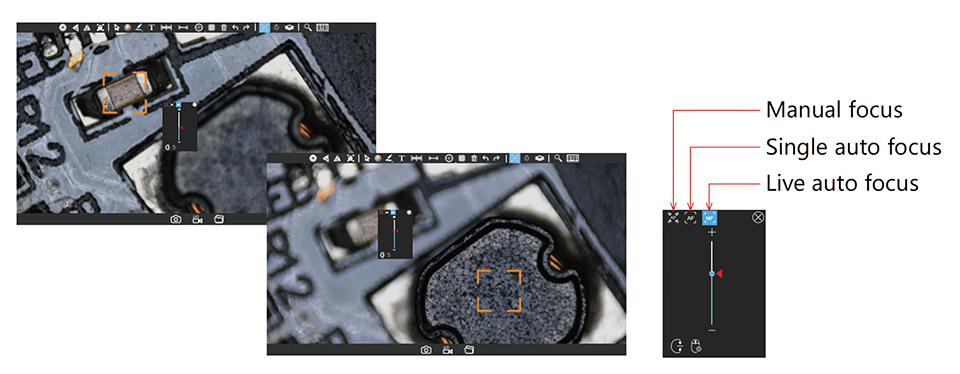

手動フォーカス：マウスホイールをスクロールするだけで、凹凸のある表面、反射面、多層構造などの複雑な対象にも簡単にピントを合わせられます。 （例：はんだ接合部、コーティング、微細なクラックなど）。マウス感度は6段階で調整でき、用途に応じた操作が可能です。
シングルオートフォーカス：観察したい領域をクリックすると、モーターが自動で探索を行い、その位置で最も鮮明なフォーカスが得られるまで調整します。
連続オートフォーカス： シングルオートフォーカスと同様に、対象領域をクリックするとモーターが探索を開始します。画像に変化があった場合は、即座にフォーカス動作を再実行し、すばやく鮮明な画像にピントを合わせることで、検査時間を大幅に短縮します。
